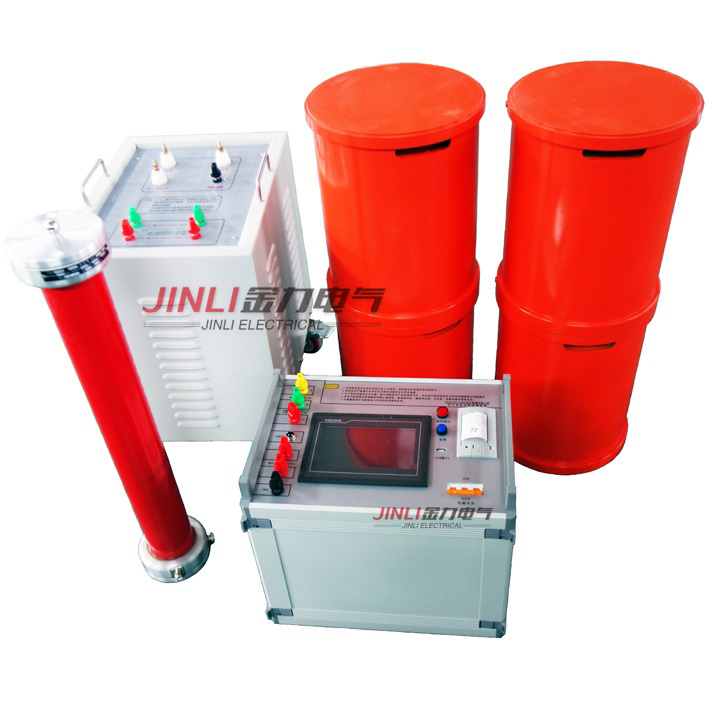

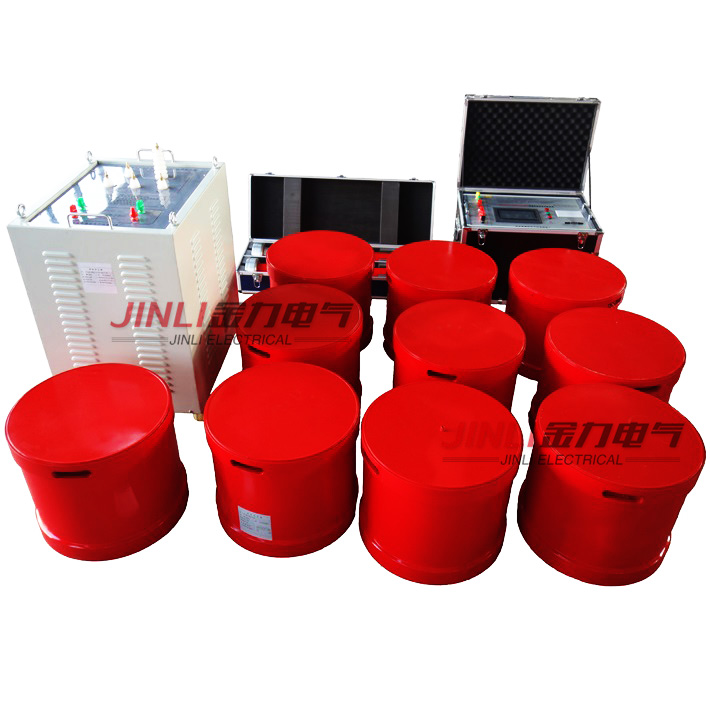

串聯諧振在電力系統中應用有哪些優點
1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q。
2、設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。
3、改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。
4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。

5、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。

l 自動試驗：自動試驗?zāi)Ｊ剑?/p>

l 手動試驗：全手動試驗?zāi)Ｊ胶桶胱詣釉囼?yàn)?zāi)Ｊ剑?/p>

l 參數設置：各種試驗參數的設置；

l 文件管理：查看和輸出試驗記錄；

l 參數計算：電感，電容，頻率之間的換算，已知兩個量，可求出第三個量；

4.2.2.試驗參數設置：在每次試驗前必須正確設置當次試驗是的各種參數！

點擊“參數配置”后，液晶的顯示界面如圖3所示。

l 起始頻率：自動調諧時的開始頻率，下限頻率zui高為20Hz，上限頻率zui低為200Hz。

l 終止頻率：自動調諧時的結止頻率，下限頻率zui高為200Hz，上限頻率zui低為300Hz，設置"起始頻率"不可高于"終止頻率"。當?shù)?次試驗時建議采用30Hz～300Hz進行掃描。當已經知道大概頻率范圍時，可以選定在適當?shù)念l率段掃描，以減少試驗時間。

l 起始電壓：設置調諧時輸出電壓的初此值。

1. 對Q值較低的試品如發電機、電動機、架空母線，初此值設定為30～40V；

2. 對Q值較高的試品如電力電纜、變壓器、GIS等，初此值設定為20V。

l 階段試驗電壓，試驗時間：設置耐壓試驗電壓的zui高值和耐壓時間。

1."階段試驗電壓",如沒有分段耐壓試驗,只設置第1階段試驗電壓和第1階段試驗時間,其它階段試驗電壓及時間均設0；

2．如需要分段設置時，分別點擊相應的試驗電壓、試驗時間欄即可完成設置；

l 激勵變變比：試驗時選擇激勵變抽頭電壓與原邊電壓的比值。例如：4kVA/1.5kV/3kV/0.4kV激勵變壓器，當試驗時選擇激勵變抽頭為3kV，這時激勵變比為3/4=7.5

l 分壓器變比：電容分壓器的分壓比。當分壓器分壓比為1000：1時，就輸入1000；當分壓器分壓比為2000：1時，就輸入2000。當分壓器分壓比是多少時，就輸入多少。注意：如不是配套電容分壓器時，電容分壓器二次電壓不能大于100V，超過100V顯示不出電壓。

l 自動調諧頻率步進：自動試驗時，自動掃頻時的頻率步進。自動試驗時，一定要設置頻率步進，否則自動試驗時不掃頻。頻率步進可設置為2Hz以下，設置高了，找到的諧振點不是zui佳諧振點，試驗電壓有可能升不上去。

l 電路電感，電路電容：當知道回路中電感，電容時，可設置此項，如不知道也可不設置，設置其中任意一項時，文檔管理中記錄數據可顯示出另外一項的值，如不設置，就不顯示此兩項。

l 閃絡保護：擊穿時的保護電壓。該值越設小，擊穿保護越靈敏，有時可能誤動作。一般情況下，當設備zui高電壓小于150kV時，設置為3kV；當設備zui高電壓小于150~300kV時，設置為5kV；當設備zui高電壓小于300~500kV時，設置為8kV；當設備zui高電壓小于500~800kV時，設置為12kV；此值為理論值，可根據現場需要自行設置。

l 過壓保護電壓：設置試驗電壓的極限值，電壓超過時自動終止試驗，保護試驗設備和被試品。一般設置比試驗電壓高10%。

l 過流保護系數：設置變頻電源輸出電流的zui高值，一般設置為100%。

短時間也可設置150%，主要是用于保護變頻電源功率器件燒壞。

l 設置幫助：設置時一些提示幫助。

l 返回菜單：返回到主菜單，圖2。

選擇模式：當設置完試驗參數時，不需返回到主菜單選擇自動試驗和手動試驗，點擊“選擇模式”，即可選擇是自動試驗或手動試驗，
