揚州直流系統接地故障測試儀六步查找法

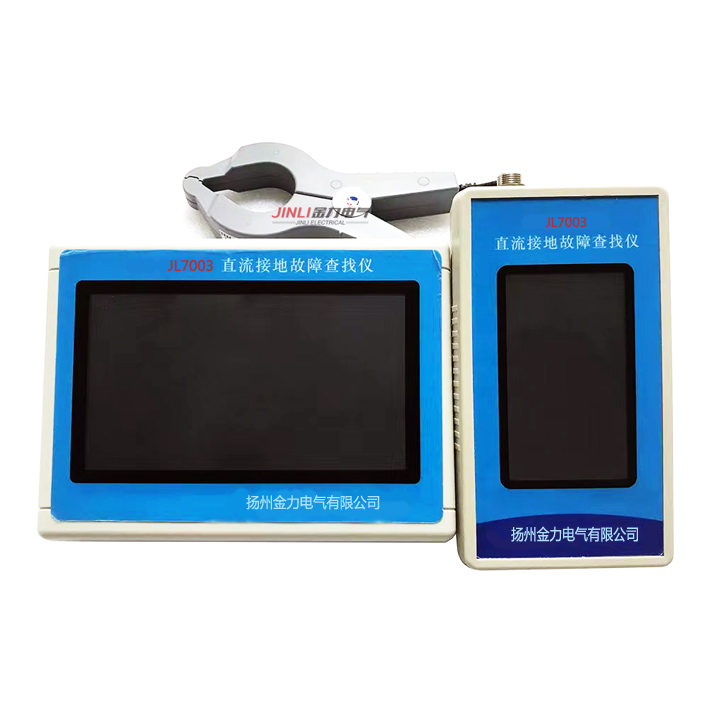

1.插上JL7003 DC系統接地故障測試儀電源，打開220V交流電源開關。

1.紅色夾子接正極母線，黑色夾子接負極母線，接地端要接地好，也就是DC屏的鐵殼。

3.數據處理完成后，按選擇鍵顯示測試項目，移動光標到自動檢測，按“確認”鍵自動檢測接地電壓值、接地電流值和接地電阻值。無接地時，接地電壓為+110V，-110V '接地電流值為0A，接地電阻值為0ω。

⑷查找接地時，將光標移到連續檢測，按確認鍵，用鉗形電流表檢測DC母線上各支路的電流。接近測試儀電流的值也是沿著這條線向下檢測的接地支路，直到找到接地點。測試后按取消按鈕逐步返回。

⒌如果在手動檢測期間檢測到正極接地，則不應再次手動檢測負極接地。

如果檢測到負極接地，不應手動檢測手動正極接地。否則會損壞內置保險，儀器無法使用，使用前必須更換。

⑹打印:當JL7003 DC系統接地故障測試儀檢查完畢，需要打印時，將光標移動到打印位置，按“確定”開始打印。
